Výkonový blok SSR

Popis

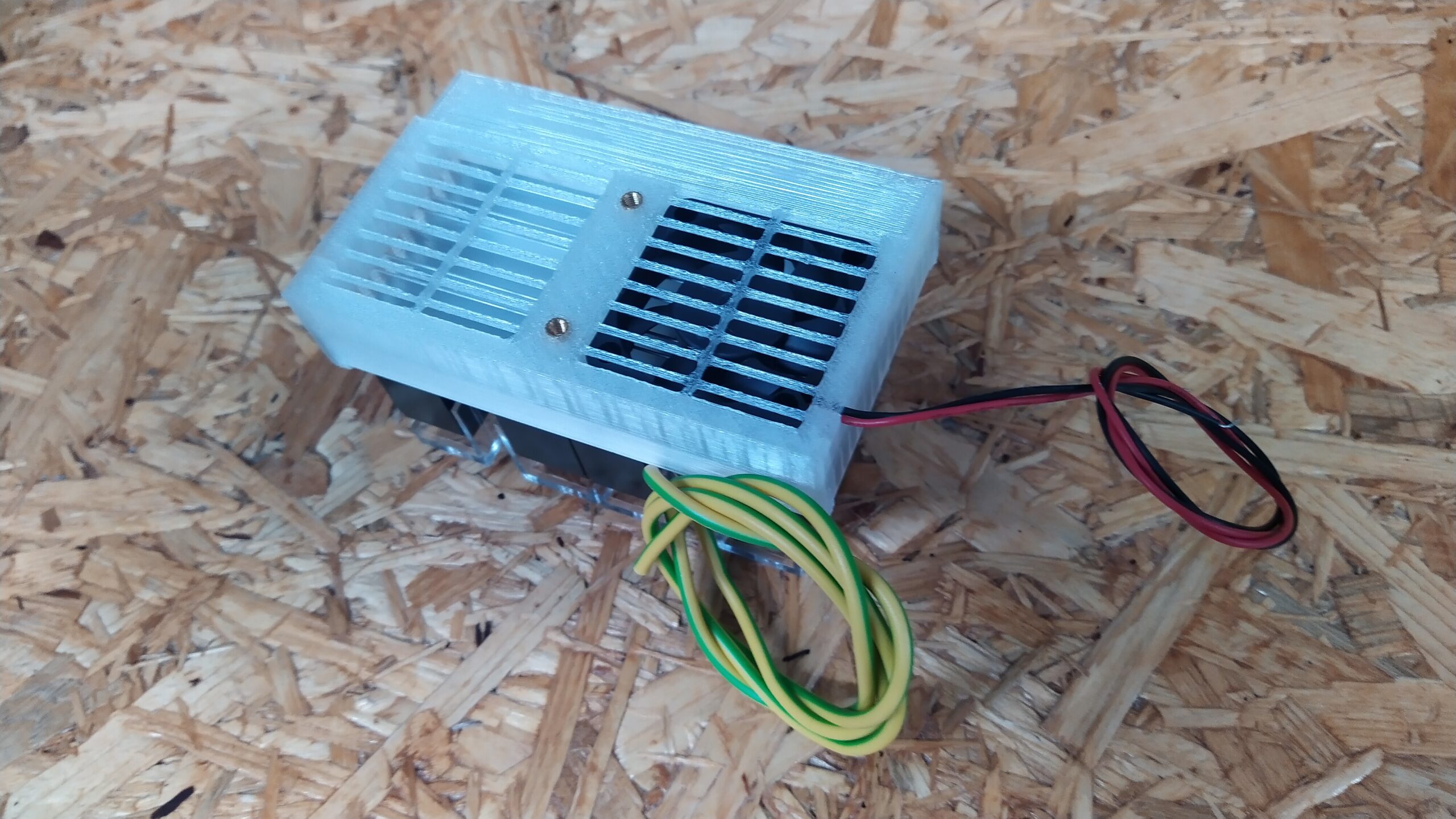

Modul určený k montáži na DIN lištu, nebo do boxu s chladičem a polovodičovým stykačem (SSR). Během provozu se modul zahřívá a je nutné jeho aktivní chlazení. Součástí je 12 V ventilátor, který musí být během provozu vždy zapnutý!
V závislosti na variantě je osazeno analogové SSR (0-10 V; fázově řízené), digitální SSR (3-30 V; ON/OFF), nebo kombinace těchto SSR.

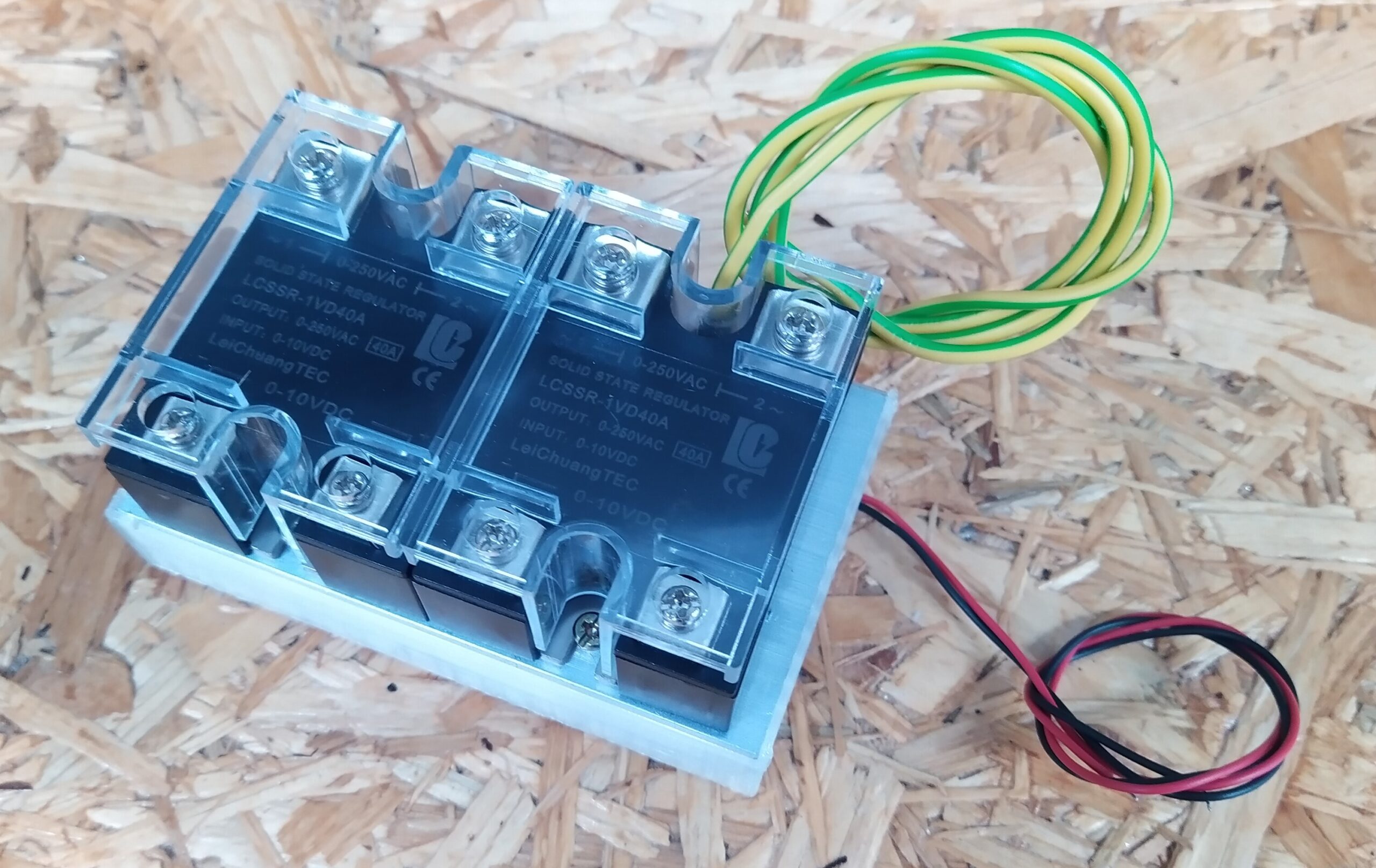

Použité analogové SSR: LCSSR-1VD40A (má analogový offset cca 2,5 V = regulace probíhá od 2,5 do 10 V)

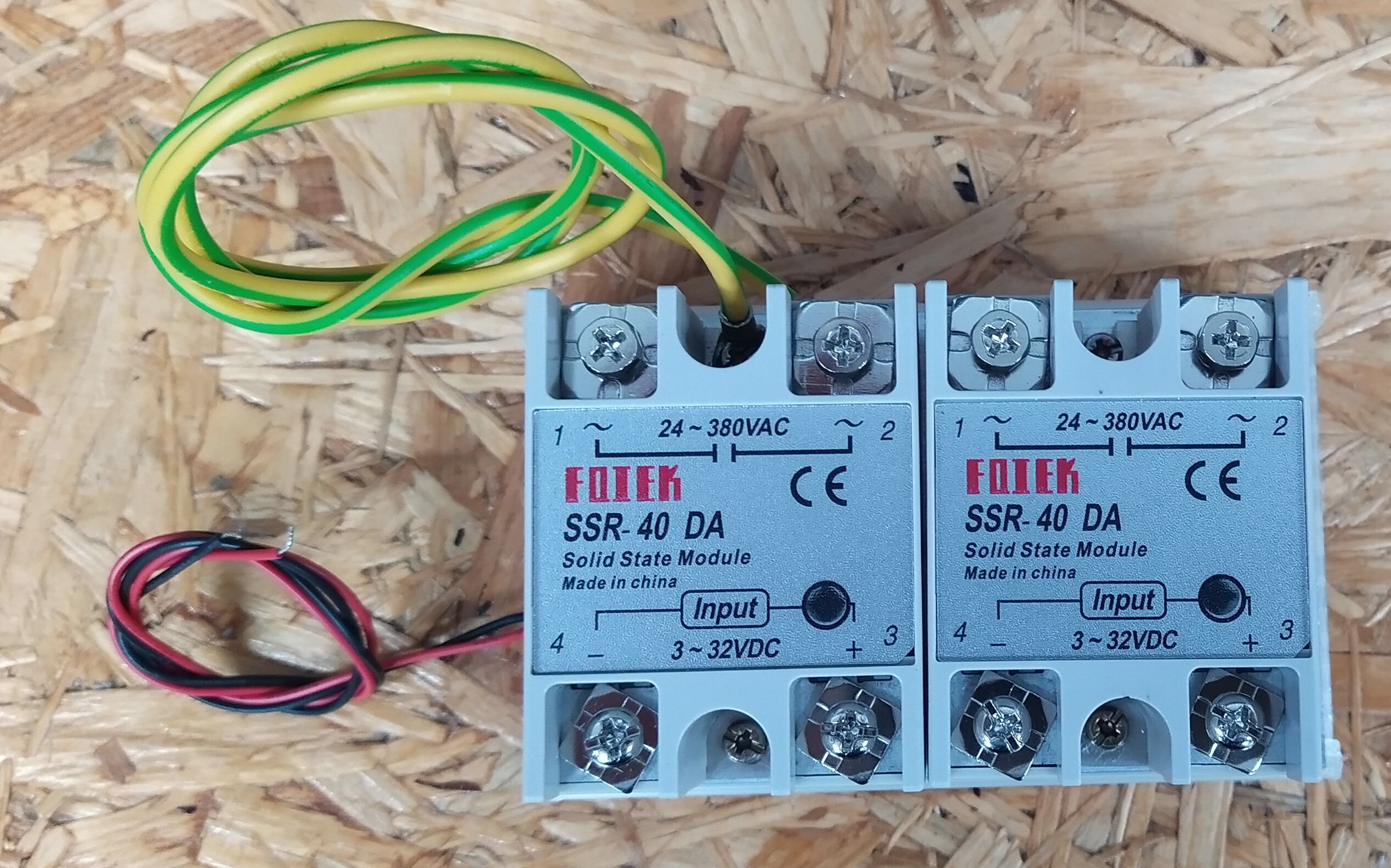

Použité digitální SSR: SSR-40 DA

Varianty:
A- – Jedno analogově řízené SSR
D- – Jedno digitálně řízené SSR
AA – Dvě analogově řízená SSR
AD – Jedno analogově řízené SSR + jedno digitálně řízené SSR
DD – Dvě digitálně řízené SSR

Plastové díly jsou tisknuty na 3D tiskárně, mohou tedy obsahovat drobné nedokonalosti dané použitou technologií.
Pokud není uvedeno jinak, v e-shopu jsou výhradně prototypy, stavebnice a kity, které nejsou samostatně funkční celky a vyžadují odbornou montáž! Nejsou určené pro nezletilé a uvedení do běžného provozu, ale výhradně pro studijní účely za účelem zkoumání funkce, vlastností a použitelnosti, které provádí uživatel na vlastní zodpovědnost.
